Especificaciones

Método para la determinación de los índices de resistencia y ensayo de encaminamiento eléctrico en condiciones húmedas.

Norma de referencia

IEC 60112 – Materiales aislantes eléctricos sólidos.
Método para la determinación de los índices de resistencia y ensayo de encaminamiento eléctrico en condiciones húmedas.
IEC 60112 – Method for determining the comparative and the Proof Tracking indices of solid insulating materials under moist conditions.

Objeto

Estos métodos de ensayo dan una indicación de la aptitud relativa de los materiales aislantes sólidos para resistir el encaminamiento a tensiones de ensayo de hasta 600V, cuando su superficie se expone a la acción de agua que contiene impurezas iónicas, simultáneamente con solicitación eléctrica.

Definiciones

Encaminamiento eléctrico (Tracking): Degradación irreversible de la superficie de un material aislante por formación de surcos debido a descargas que se inician y se desarrollan superficialmente. Estos surcos son conductores aun en condiciones de sequedad. El encaminamiento puede ocurrir en superficies en contacto con el aire y también en las superficies de contacto (interfases) entre los distintos materiales.

Índice de resistencia al encaminamiento eléctrico (IRE) (Comparative tracking Index (CTI)): Valor numérico de la tensión máxima, en volt, para la cual el material soporta la deposición de 50 gotas sin encaminamiento.

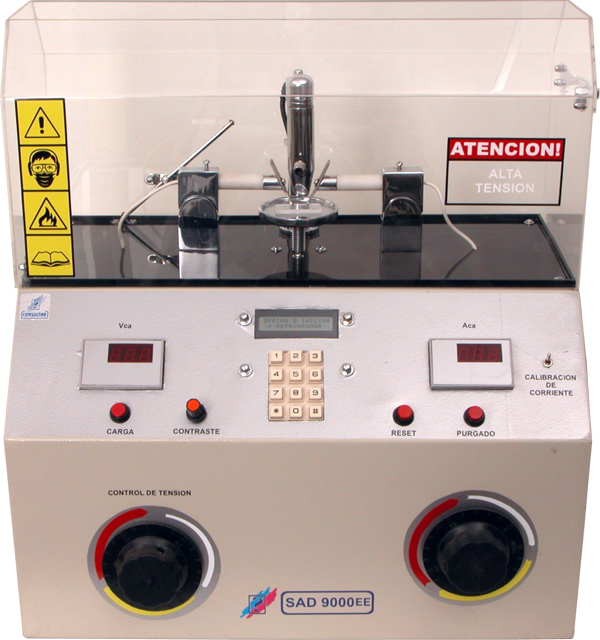

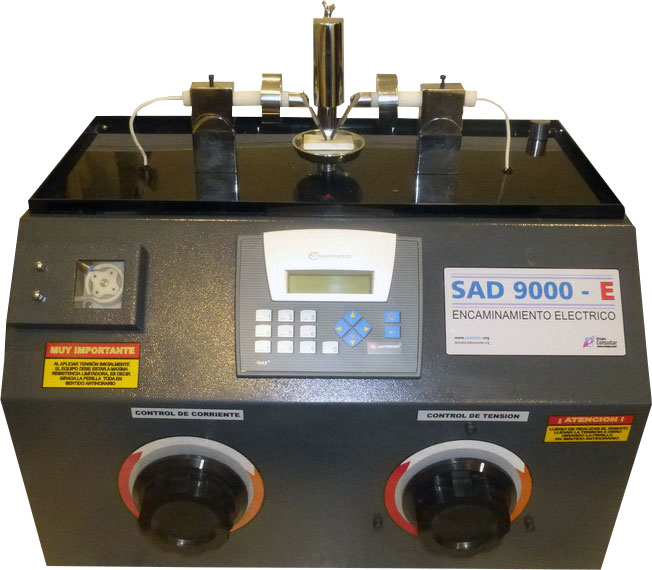

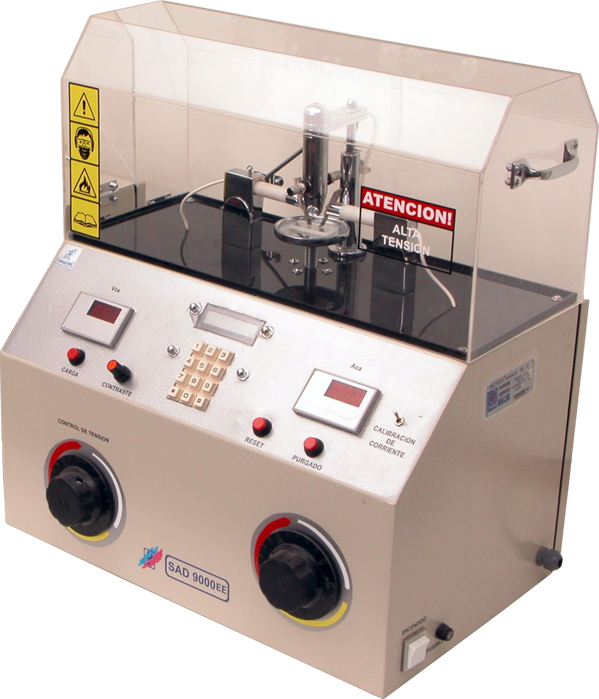

Equipamiento

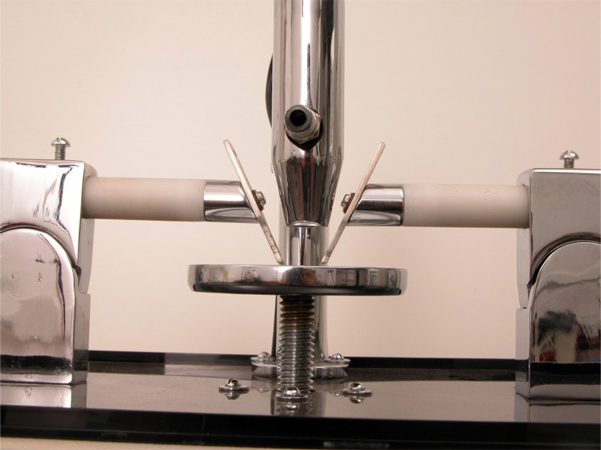

• Electrodos con punta de Platino
• Tensión variable hasta 600 Vca
• Indicador de tensión por display de 7 segmentos
• Indicador de corriente por display de 7 segmentos
• Potencia aparente de la fuente 0.6KVA
• Resistor Variable
• Regula 1 A ± 0.1A la corriente con electrodos cortocircuitados
• Tensión en el voltímetro no cae en mas de 10%
• Relevador de sobrecorriente (opcional no incluido)
• Goteo Programable
• Valor por defecto 1 gota cada 30 segundos (± 0.5 segundos)
• Altura regulable
• Vol. de cada gota entre 20 y 23 mm3

Procedimiento

• Protección de las probetas de las corrientes de aire.
• Soporte de metal de altura regulable.
• Distancia entre electrodos variable.
• Frecuencia de goteo del electrolito controlado por programa.
• Cantidad de gotas controlado por programa.
• Conteo de gotas marcado en display inteligente.
